产品详情

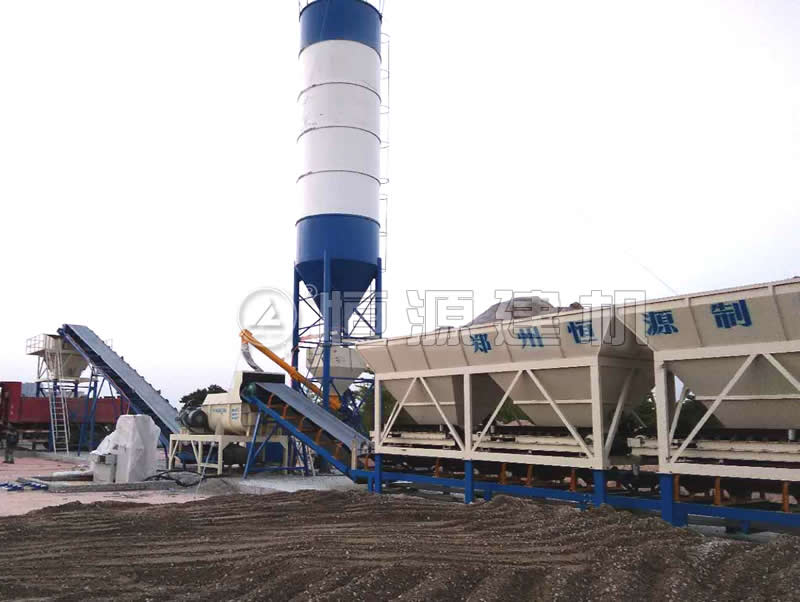

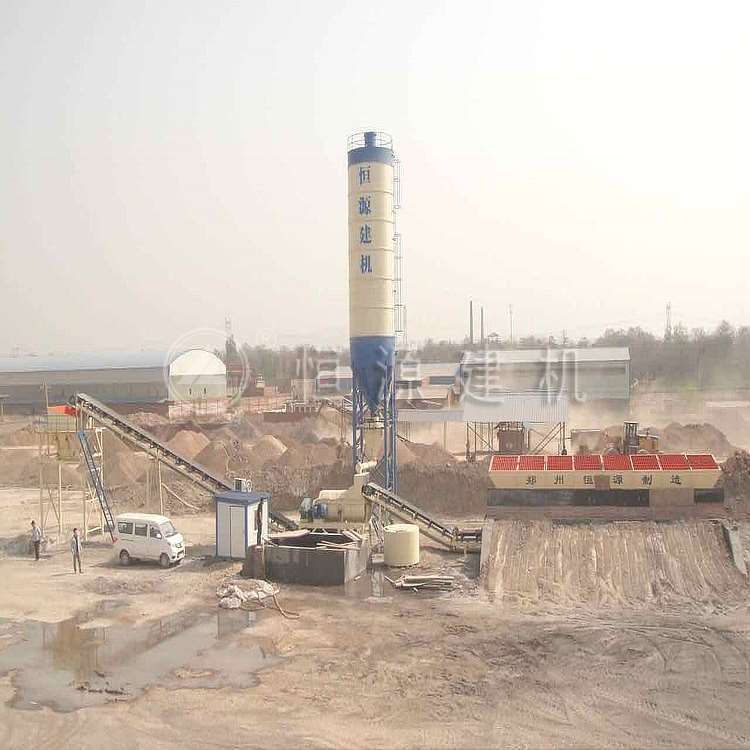

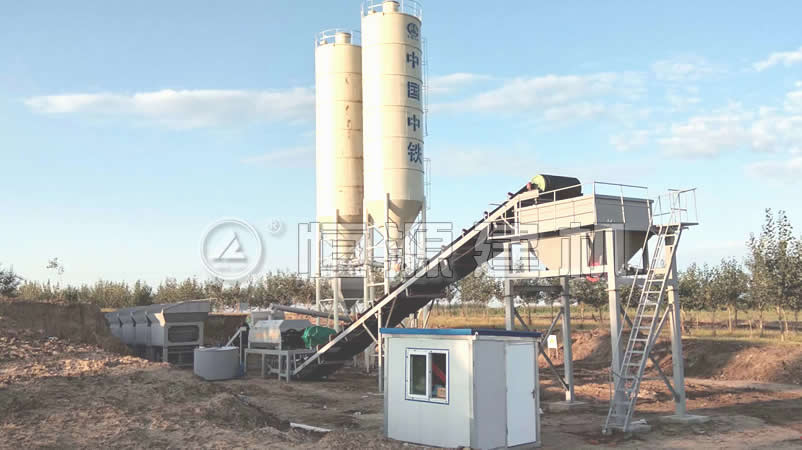

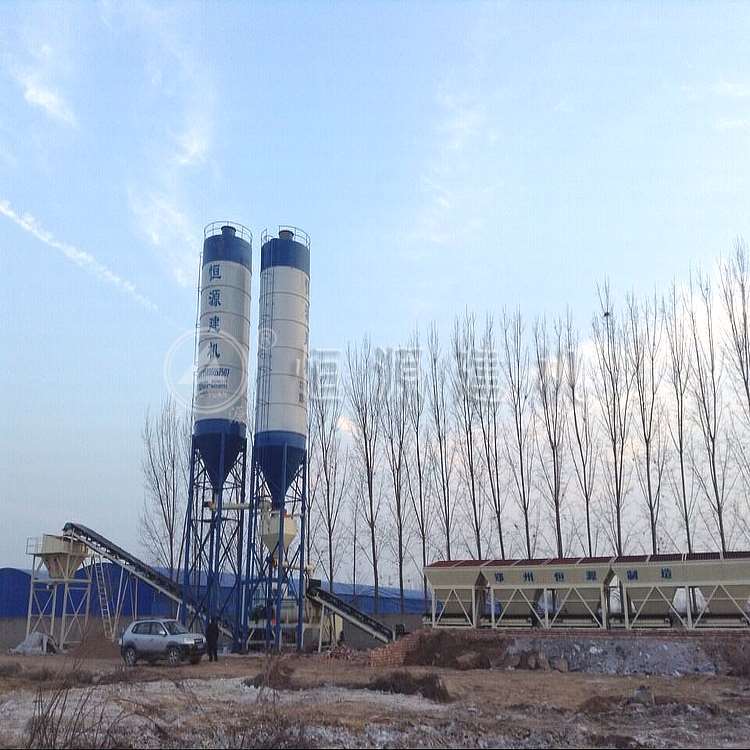

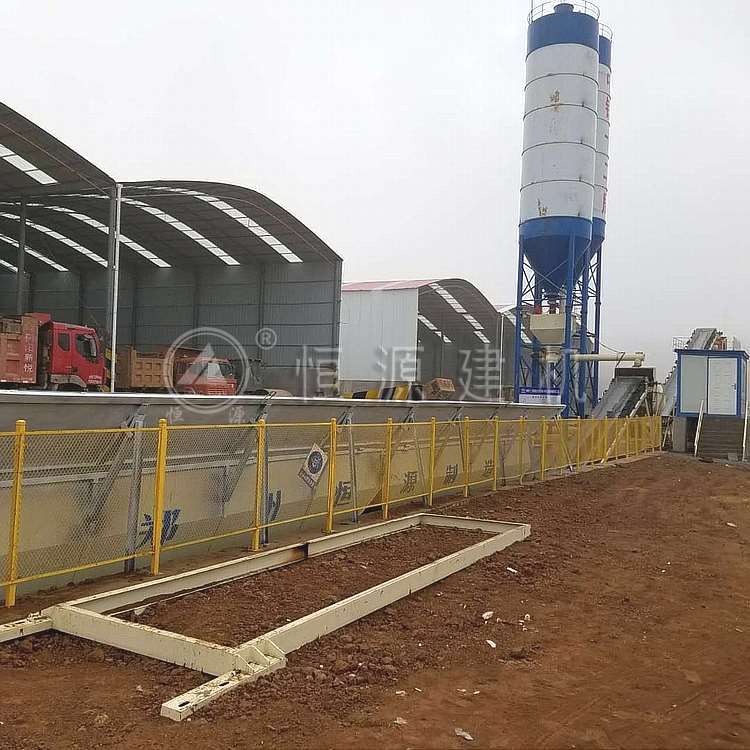

WBZ700型稳定土拌合站是郑州恒源推出的一款大型稳定土搅拌设备,采用700稳定土搅拌主机,在生产效率和整体新能上有了很大提升,可以达到每个小时700吨的产量。
在技术方面延续了以往型号的全自动控制系统,电子称量,变频调速方式和电磁调速等配置,使其具有很强的生产效率的同时又便于管理。

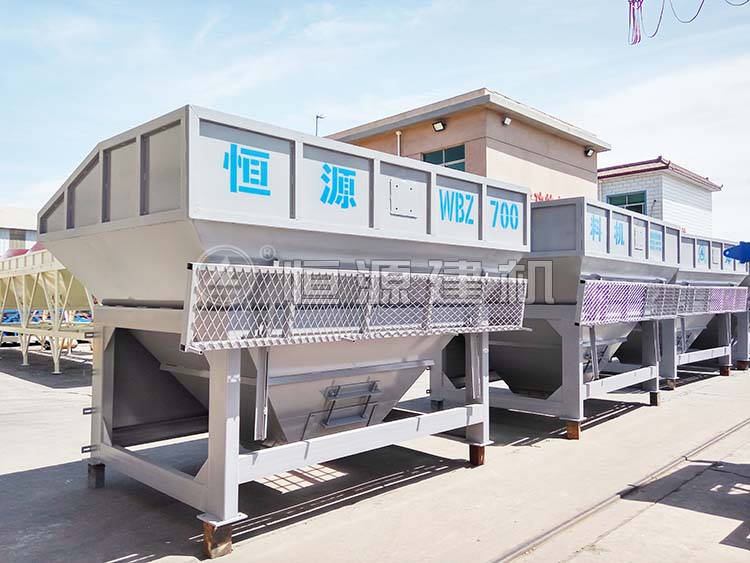

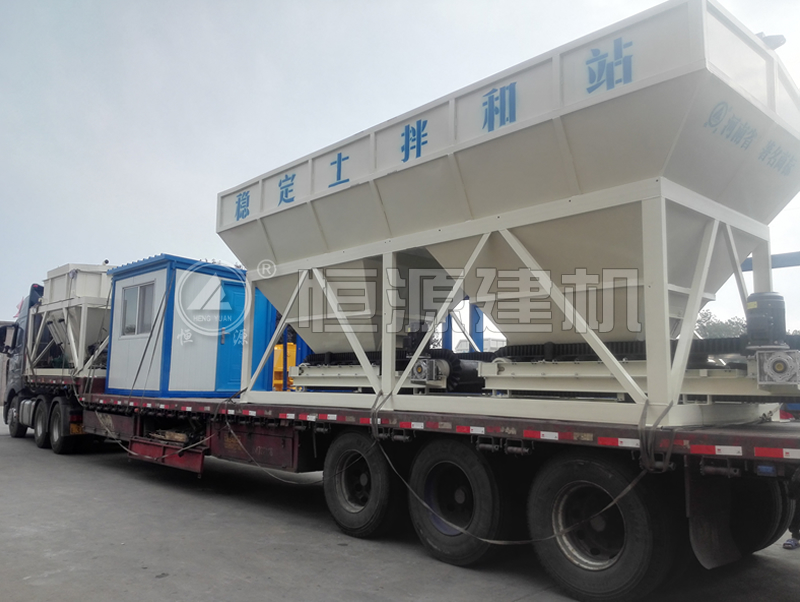

(一)骨料配料系统:骨料配料系统由骨料储料仓、皮带机组成;积木式料仓采用销轴连接,拆卸方便、安装快捷、运输机动灵活;电磁调速皮带机,能实现无级调速。

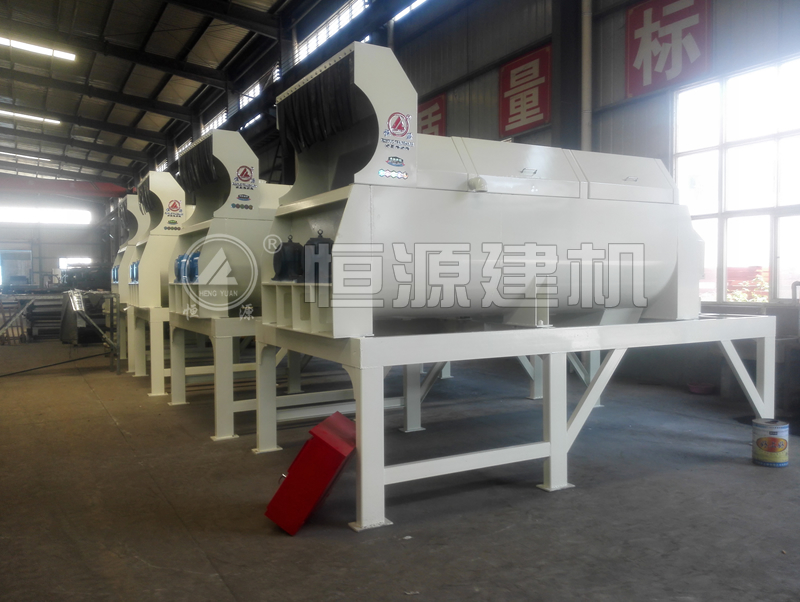

(二)搅拌系统:双卧轴强制式无衬板搅拌机;轴端密封,轴端支承与与轴端密封完全分离,泥、砂很难进入轴承,更换快捷方便,维修时间极短;拌筒容量大,拌料均匀,生产率高。
(三)集料、成品料输送系统:集料、成品料输送采用小倾角皮带机,高质量的无缝硫化接头环形胶带,结构紧凑,运行平稳、可靠,不易跑偏,有效地提高皮带使用寿命。

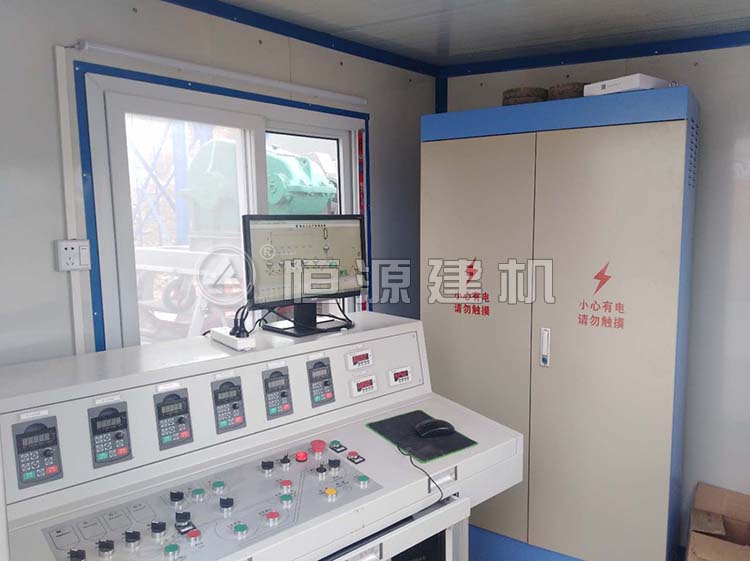

(四)控制系统:有手动、自动选择,操作方便,可靠性好。各部件的操作运转在控制台上集中控制,整套设备只需配备一名操作工;主要电器元件均采购于国际知名厂家,充分保证了产品质量。
WDB700稳定土拌合站具有以下特点:

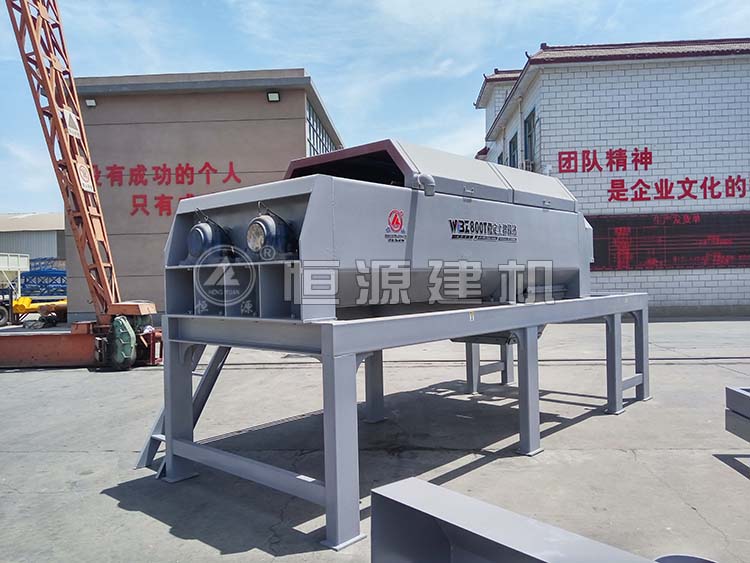

搅拌系统:
1.搅拌机轴承座与搅拌缸体脱离,永无污物渗入之忧,确保高度可靠,双电机驱动,动力强劲效率高。
2.框架式底盘,强度大,安放牢固,不振动稳定性好。出料方向根据场地大小即可一字形布置又可L形布置,机动灵活。
3.搅拌缸底部设清料窗口,便于内部物料清除。出料口加装推料装置,使出料更顺畅,同时还有清理缸体功能。
4.搅拌机上无任何障碍物,直观可视且有足够的操作空间,方便检查维护。
5.采用无衬板技术,无需更换衬板,使用寿命长,维护成本低。
6.经过优化后的搅拌缸体横截面和搅拌叶桨线速度,使物料在“沸腾”状态下快速推进,生产率高,拌和均匀生产过程连续稳定,避免了离析现象的产生。
配料计量系统:
1.采用“皮带秤”骨料计量、“螺旋电子秤”粉料计量,稳定精度高。
2.采用独特的信号传输降噪措施,提高了过程控制的精确性。

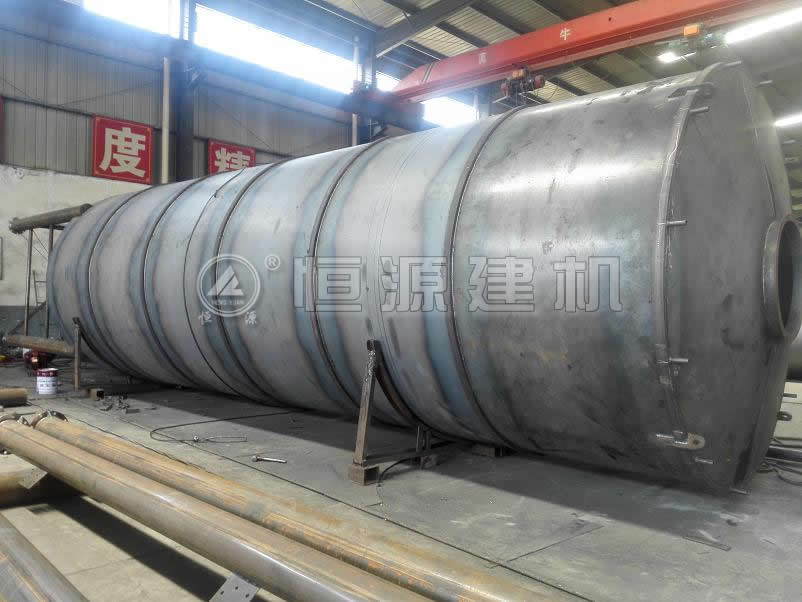

3.粉料系统采用专用的粉料大口螺旋给料机避免以往叶轮给料机受潮易堵塞现象,使粉尘计量更可靠稳定均匀连续,能有效减少粉料的浪费和成品料报废,稳定材料成本控制更精确。
系统的安全保护:
1.系统操作采用手动/自动的操作控制模式,上手迅速,操作简单,直观明了。
2.系统采用现场总线控制模式,可实现三级操作功能:控制计算机执行、智能控制仪表单独执行、变频器面板手动操作执行,从而使设备具有三种操作安全保护模式,可靠性得以大幅度提高。
3.系统还具有断料报警、故障锁定等功能,为设备维护赢取时间,安全可靠性得到进一步提升。
技术参数
型号 | 生产率 | 控制方式 | 称量精度 | 整机功率 | 整机重量 | |||
WBZ300 | 300t/h | 自动 | 手动 |
骨料 ±3%(容积)、±2%(电子) |
粉料 ±2%(容积)、±1%(电子) |
水 -1~2% |
102.7kw | 39t |
WBZ400 | 400t/h | 自动 | 手动 |
骨料 ±3%(容积)、±2%(电子) |
粉料 ±2%(容积)、±1%(电子) |
水 -1~2% |
120.2kw | 41t |
WBZ500 | 500t/h | 自动 | 手动 |
骨料 ±3%(容积)、±2%(电子) |
粉料 ±2%(容积)、±1%(电子) |
水 -1~2% |
155.5kw | 51t |
WBZ600 | 600t/h | 自动 | 手动 |
骨料 ±3%(容积)、±2%(电子) |
粉料 ±2%(容积)、±1%(电子) |
水 -1~2% |
170.5kw | 54t |
WBZ800 | 800t/h | 自动 | 手动 |
骨料 ±3%(容积)、±2%(电子) |
粉料 ±2%(容积)、±1%(电子) |
水 -1~2% |
189kw | 56t |
WBZ700 | 700t/h | 自动 | 手动 |
骨料 ±3%(容积)、±2%(电子) |
粉料 ±2%(容积)、±1%(电子) |
水 -1~2% |
179kw | 54t |
